Werking

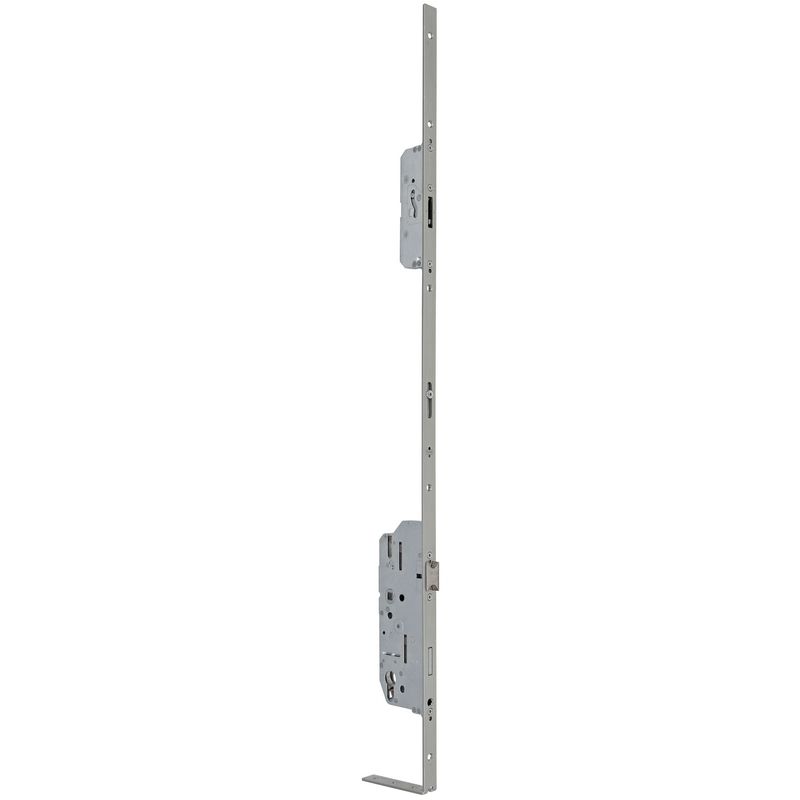

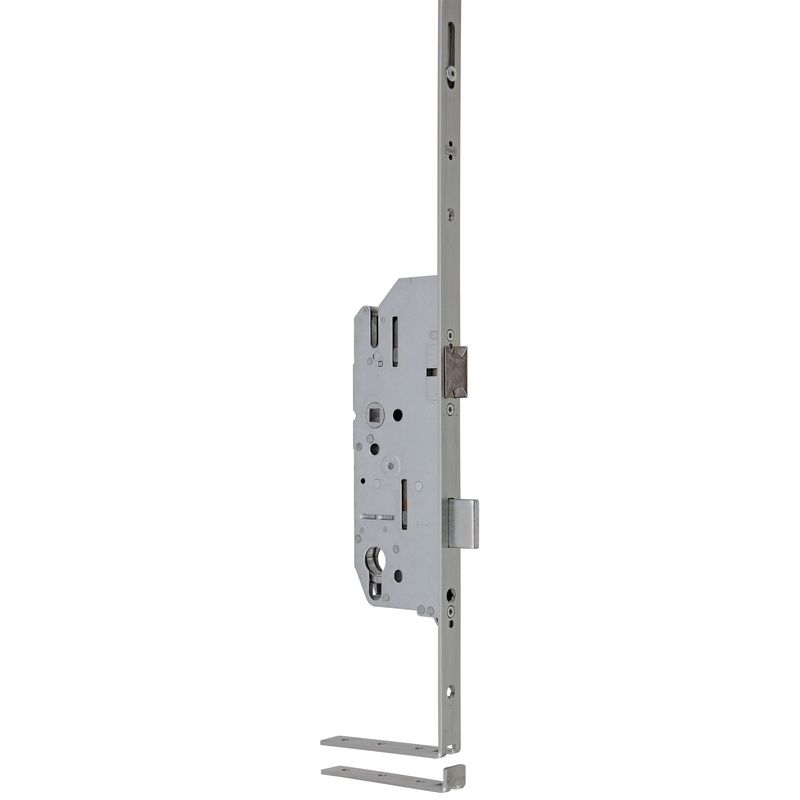

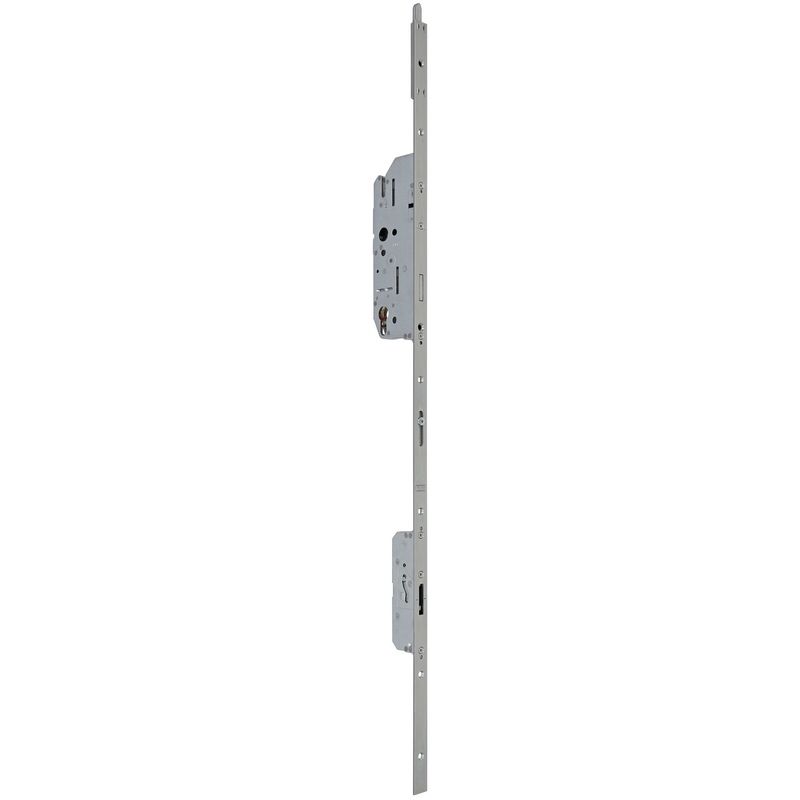

Het bovenslot is voorzien van hoofdslotkast met dag- en nachtschoot en daarboven een haakschoot. Het bovenslot is geschikt voor toepassing i.c.m. deurschilden of rozetten.

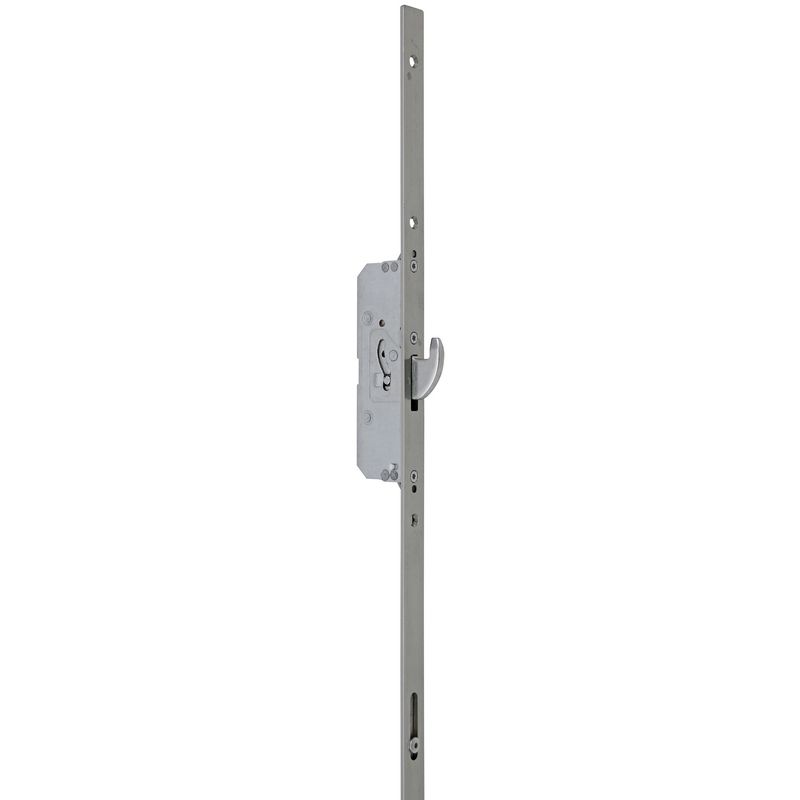

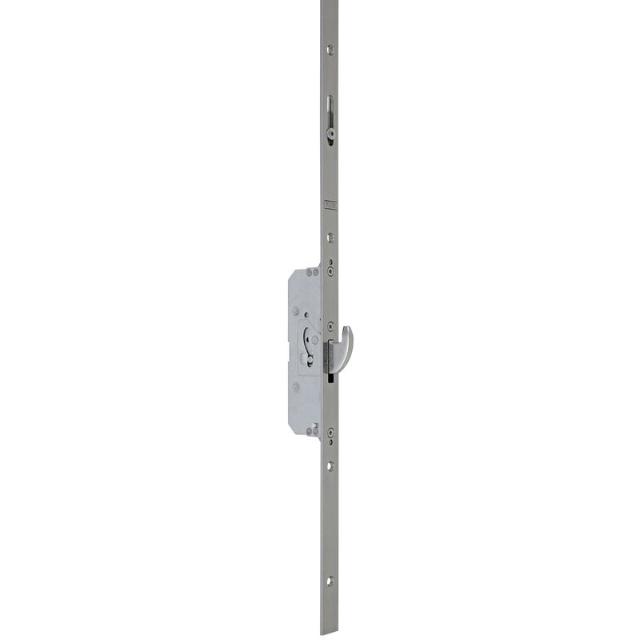

Het onderslot is cilinderbediend en is voorzien van slotkast met enkel cilindersparing en nachtschoot en daaronder een haakschoot (dus geen krukgat).

De eindvergrendeling wordt gekoppeld aan het onderslot.

Ontgrendelen bovendeel

Bij het ontgrendelen van het bovenslot met de cilinder wordt de nachtschoot ingetrokken. Met de kruk kan vervolgens het bovendeel worden geopend. Slotkast is voorzien van wisselfunctie.

Ontgrendelen gehele deur

Ontgrendel het onderste slotdeel met de cilinder (zorg dat bovendeel gesloten is). Hierdoor schiet de eindvergrendeling uit het onderste helft in het bovenslot. Vervolgens bovenslot ontgrendelen met cilinder. Met de kruk worden nu beide helften bediend zoals een gewone deur.

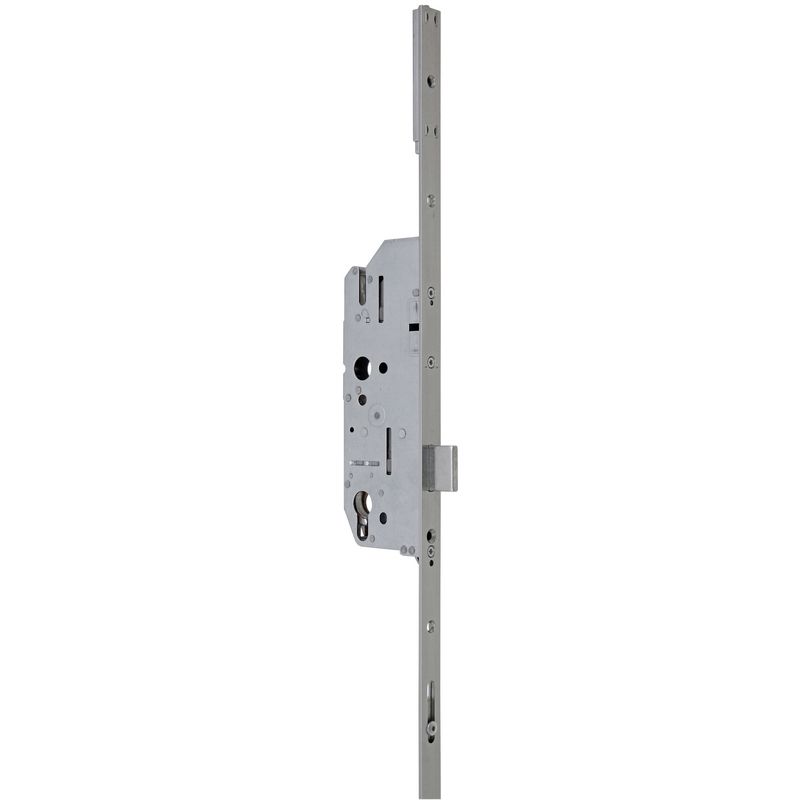

Specificaties bovenslot

• 1x haakschoot
• 1x nachtschoot
• 1x dagschoot
• 8 mm krukgat
• Voorplaat 20x864 mm
• PC92

Noodzakelijk deurbeslag voor gehele sluiting

• 1x 109220
• 1x 217342
• 1x 202955
• 1x 202975
• 2x 500185 (boutjes t.b.v. deurdikte 40 mm)

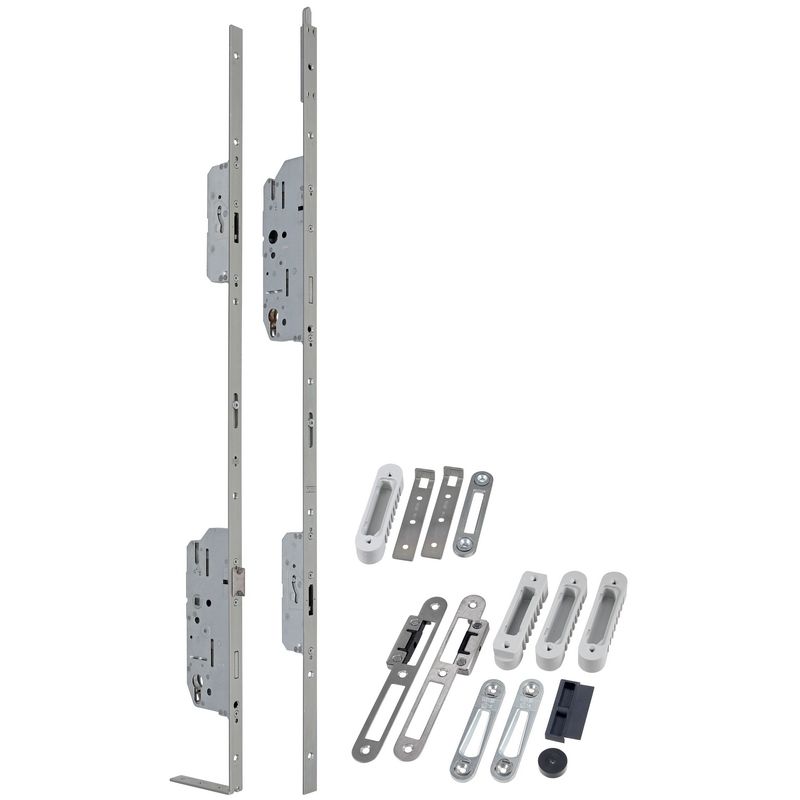

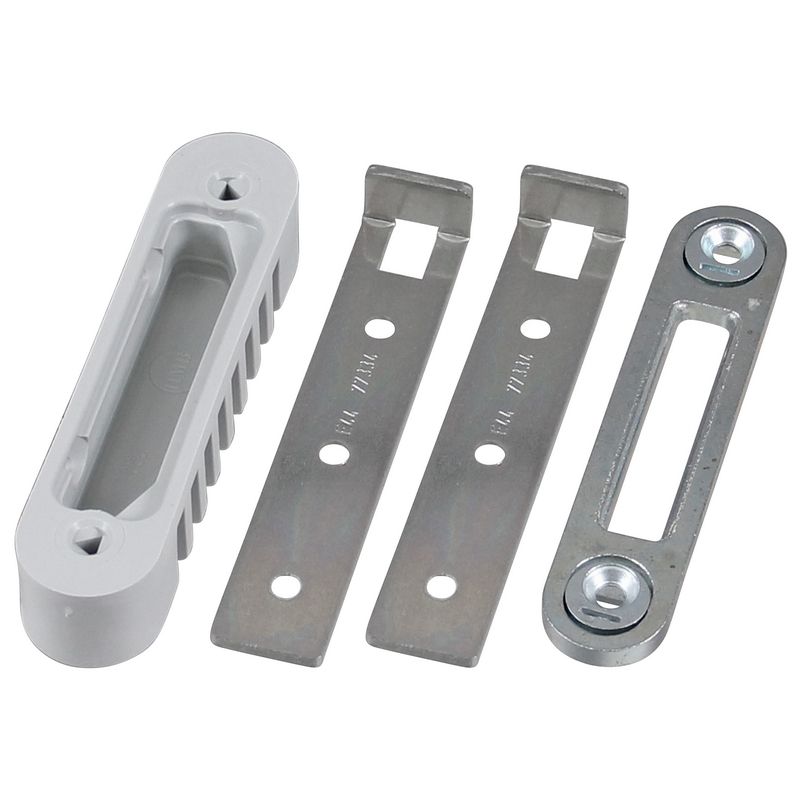

Set wordt geleverd inclusief sluitkommen/-platen

• 1x 706100
• 1x 706275
